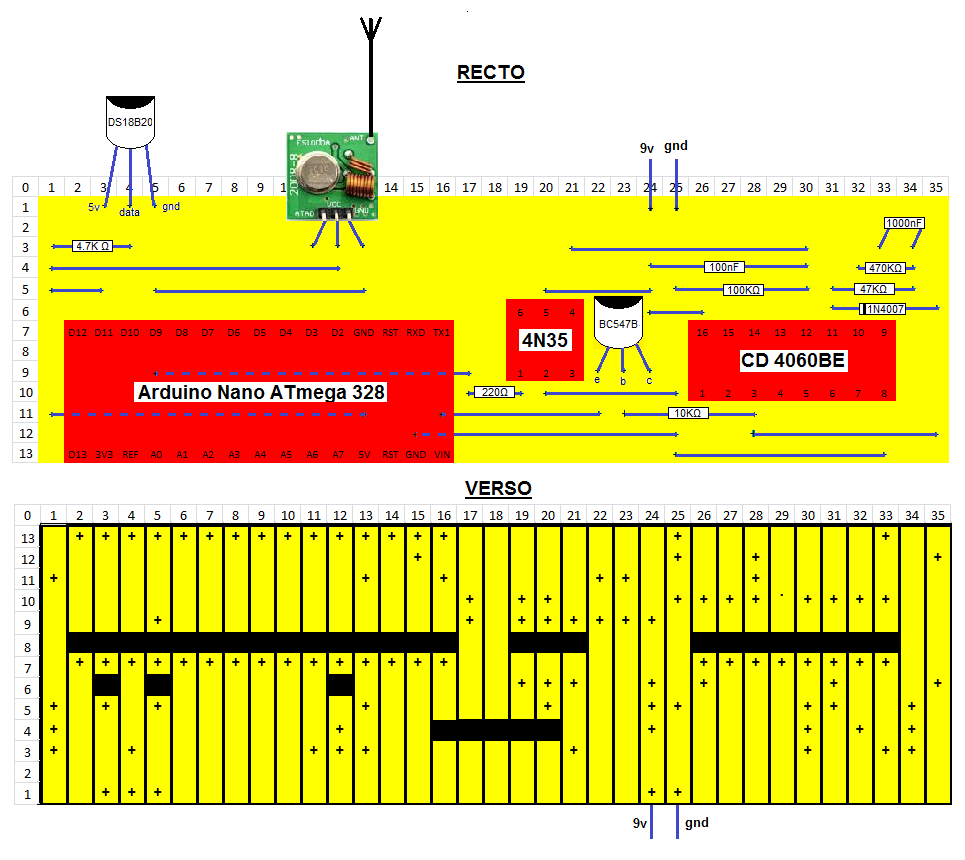

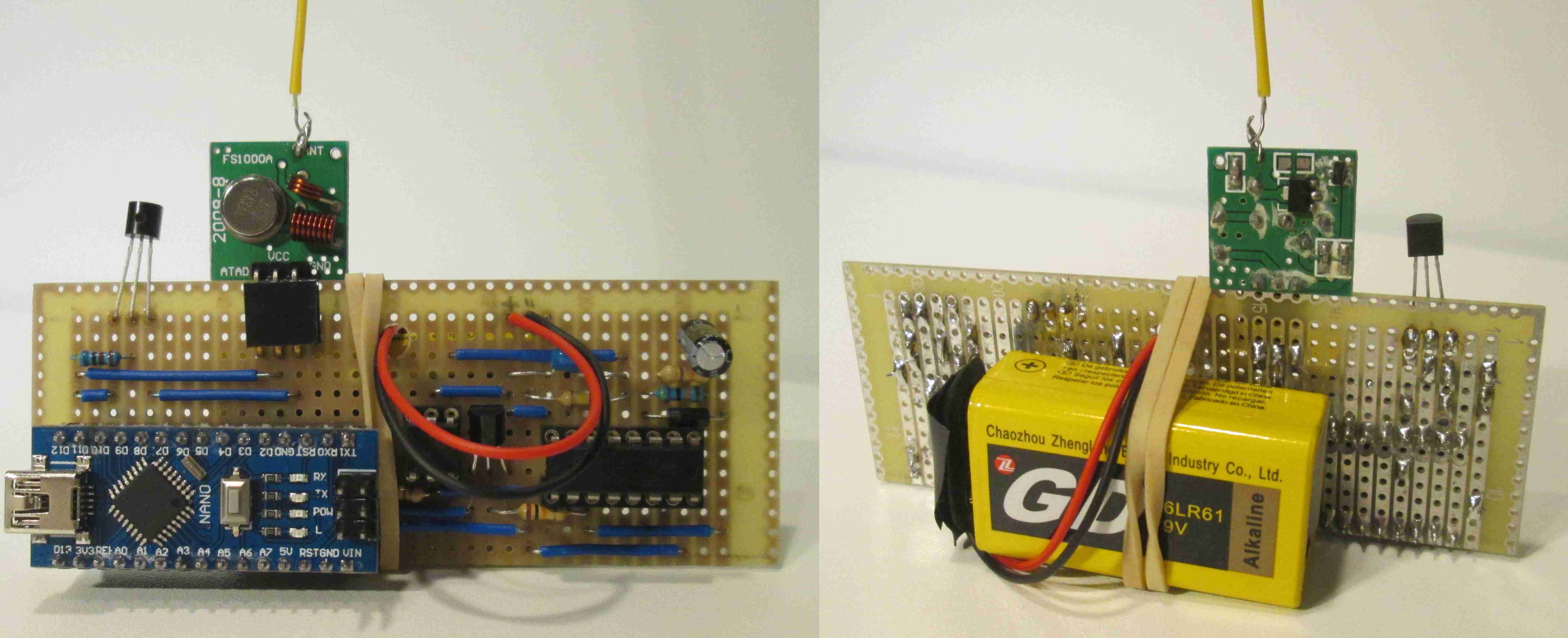

Voici le PCB, réalisé à partir d’une plaque à bande, découlant de l’article Arduino : Prototype de sonde de température, Oregon 2.1 compatible, à consommation réduite.
Un intervalle de temps d’environ 15 minutes entre les prises de température est obtenu en connectant les composants suivant au circuit RC du compteur/diviseur CD4060BE :
– sur la borne 9, un condensateur électrolytique de 1.000 nF
– sur la borne 10, une résistance de 470 KΩ
– sur la borne 11, une résistance de 47 kΩ.

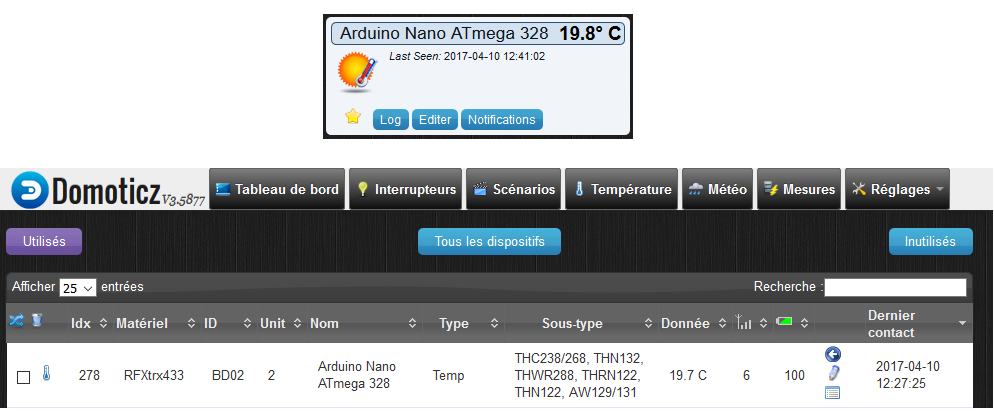

A titre d’exemple, le dispositif est reconnu par Domoticz, un logiciel libre et gratuit de domotique, exécuté sur un Raspberry équipé d’une passerelle radio RFXCOM.
